Shanling SCD3.3

Περιγραφή

Shanling SCD3.3

Shanling SCD3.3

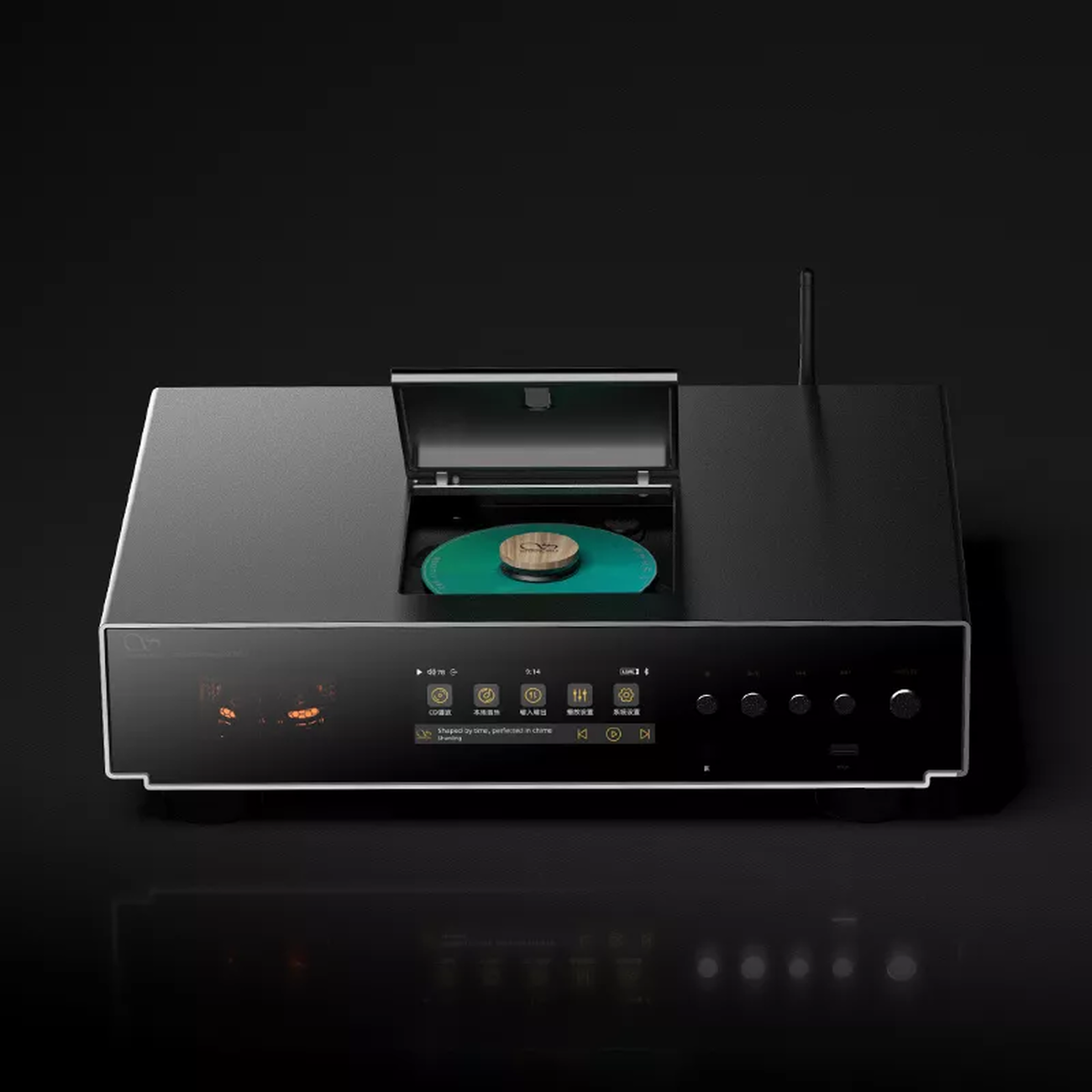

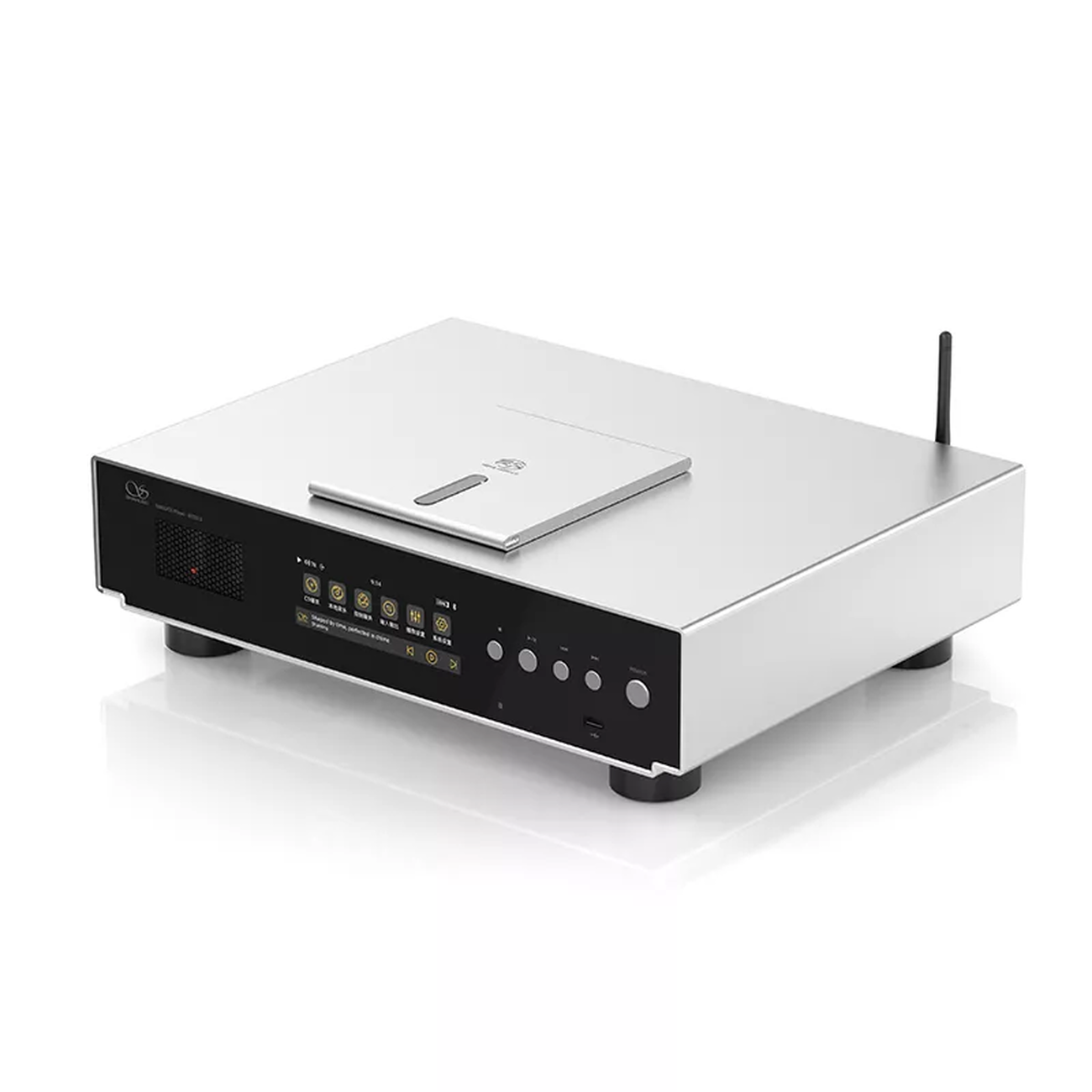

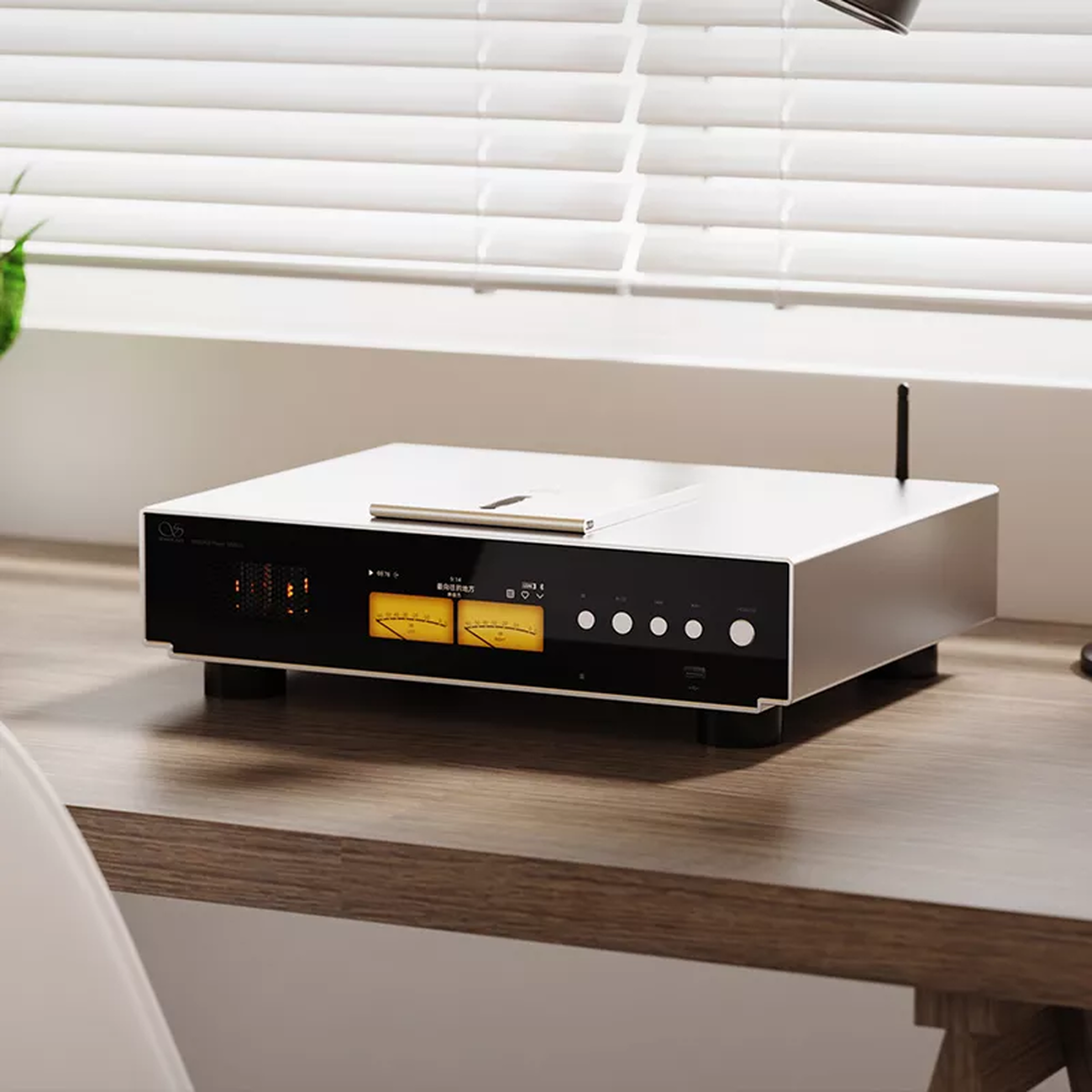

Το Shanling SCD3.3 είναι ένα CD player συμβατό με SACD και CD-MQA, το οποίο διαθέτει αρχιτεκτονική μετατροπής R2R τρίτης γενιάς με διακριτά εξαρτήματα, που έχει αναπτυχθεί εσωτερικά. Χρησιμοποιεί ένα δίκτυο 2R2 με συνολικά 212 αντιστάσεις, με ακρίβεια αντιστοίχισης 0,01%, κατανεμημένες σε τέσσερα κανάλια για να παρέχει μετατροπή 24 bit.

Αυτή η βάση μετατροπής είναι χτισμένη γύρω από τμηματοποιημένη διαχείριση ρολογιού, με δύο ανεξάρτητα σύνολα ταλαντωτών, επιτρέποντας τον διαχωρισμό των τομέων ψηφιακής επεξεργασίας και περιορίζοντας τις αλληλεπιδράσεις jitter. Η αναλογική διαμόρφωση βασίζεται σε ένα OPA1612 που παρέχει φιλτράρισμα χαμηλής διέλευσης μετά το R2R DAC, επεκτεινόμενο από ένα MUSES8920E διαμορφωμένο ως buffer για τη σταθεροποίηση της αντίστασης εξόδου, ενώ ένα ζεύγος λαμπτήρων 12AT7 εισάγει μια ελεγχόμενη αναλογική αρμονική υπογραφή.

Shanling SCD3.3 ένα CD, SACD και CD-MQA

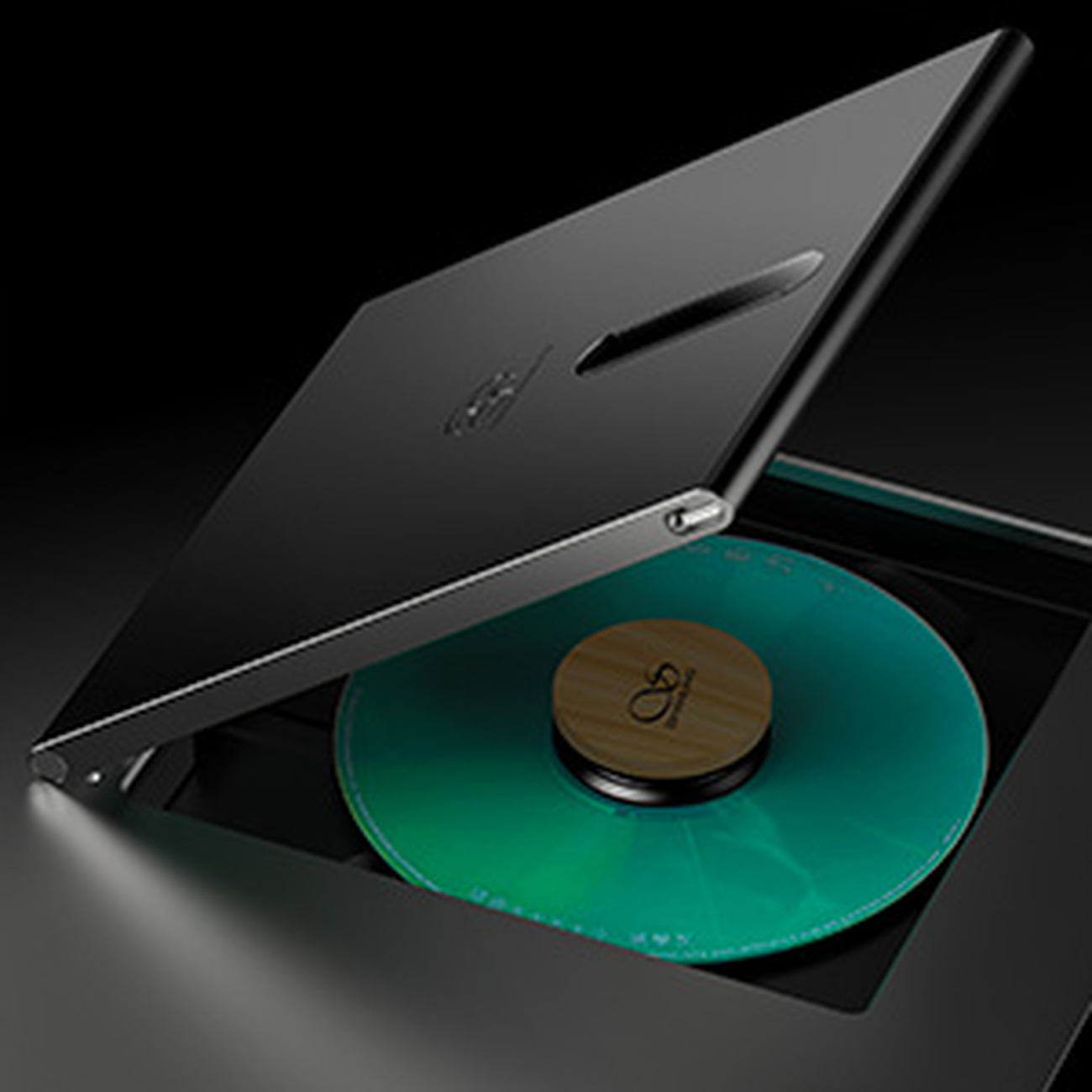

Το Shanling SCD3.3 είναι ένα CD player συμβατό με SACD και CD-MQA, σχεδιασμένο για την αναπαραγωγή δίσκων υψηλής ευκρίνειας και για να λειτουργεί ως εξωτερικός DAC. Συγκεντρώνει τη διαχείριση των φυσικών δίσκων, ενώ παράλληλα επιτρέπει τη χρήση ψηφιακών πηγών, γεγονός που του δίνει τη δυνατότητα να καταλάβει κεντρική θέση σε ένα σύστημα Hi-Fi.

το Shanling SCD3.3 διαθέτει DAC R2R
Το SCD3.3 ενσωματώνει την τρίτη γενιά του DAC R2R που έχει αναπτυχθεί εσωτερικά από τη Shanling, βασισμένο σε μια πλήρως διακριτή τοπολογία. Η μονάδα διαθέτει συνολικά 212 αντιστάσεις με συντονισμό 0,01%, κατανεμημένες σε τέσσερα κανάλια για να παρέχουν μετατροπή 24 bit.

Σε αυτή την αρχιτεκτονική, 19 bit προορίζονται για την πραγματική μετατροπή, ενώ 4 bit αντισταθμίζουν τα υπολειπόμενα σφάλματα και 1 bit οδηγεί ένα διαφορικό κύκλωμα push-pull, εξισορροπώντας τις θετικές και αρνητικές εναλλαγές του σήματος. Αυτή η ιεραρχική κατανομή βελτιστοποιεί την ακρίβεια χαμηλού επιπέδου, ενώ σταθεροποιεί τη δυναμική συμπεριφορά.

Επεξεργασία αναλογικού σήματος του Shanling SCD3.3
Πέρα από το δίκτυο R2R, το αναλογικό τμήμα υιοθετεί μια προοδευτική προσέγγιση: ένας OPA1612 παρέχει φιλτράρισμα χαμηλών συχνοτήτων στην έξοδο της μετατροπής, εξασθενίζοντας τις φασματικές εικόνες που σχετίζονται με τη δειγματοληψία και περιορίζοντας την διαμόρφωση στα επόμενα στάδια. Αυτή η διαμόρφωση επεκτείνεται από έναν MUSES8920E που χρησιμοποιείται ως buffer, εξασφαλίζοντας σταθερή αντιστοίχιση σύνθετης αντίστασης και ελεγχόμενη ικανότητα ρεύματος, επιτρέποντας έτσι την τροφοδοσία του σταδίου ενίσχυσης χωρίς υποβάθμιση του σήματος.

Η χρονική συνέπεια βασίζεται σε δύο ανεξάρτητα σύνολα ταλαντωτών: 90/98 MHz αφιερωμένα στο FPGA και 45/49 MHz που προορίζονται για το τμήμα XMOS. Αυτός ο διαχωρισμός των τομέων ρολογιού βοηθά στον έλεγχο του jitter κατά την επεξεργασία εξωτερικών ροών.

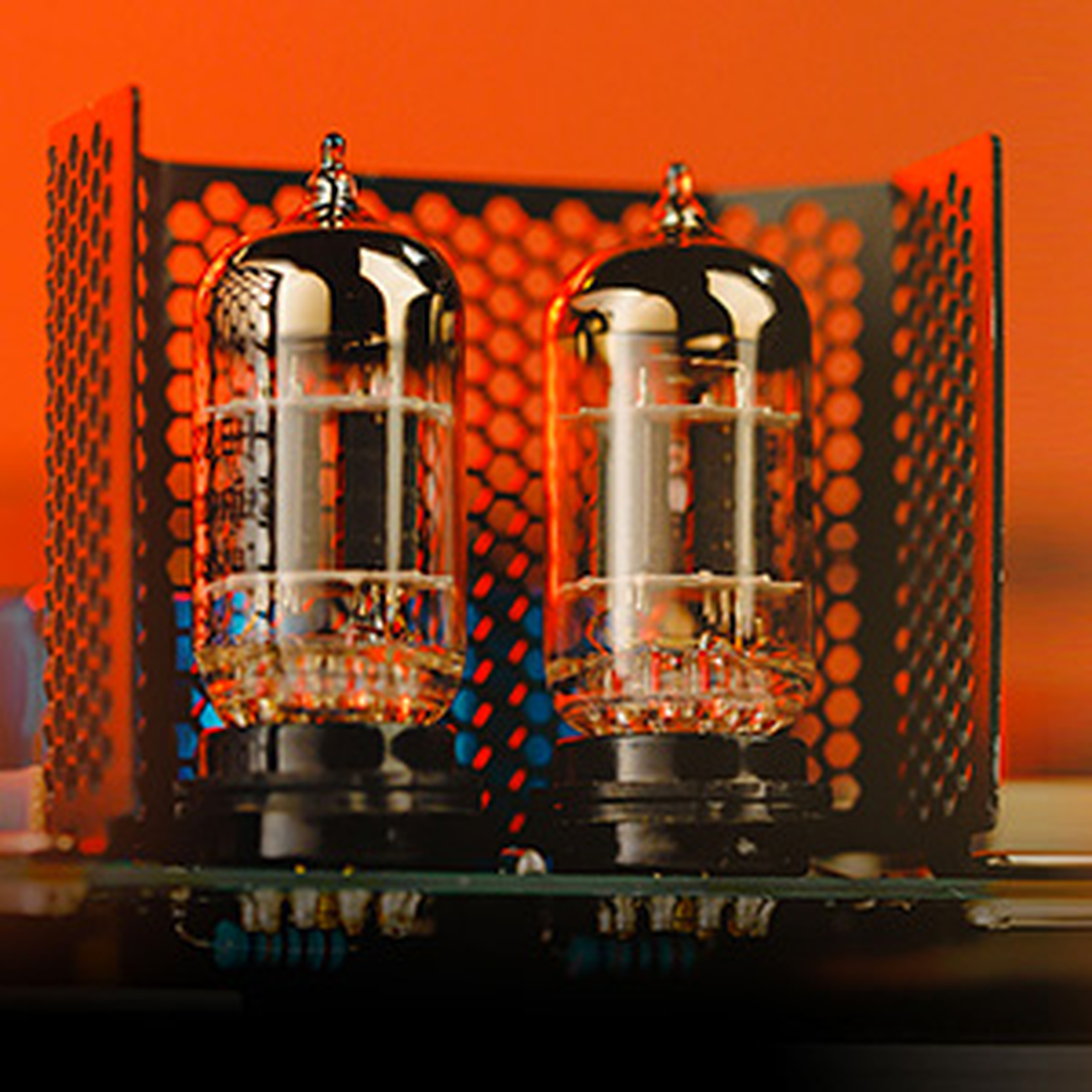

το Shanling SCD3.3 έχει τμήμα εξόδου με λυχνίες 12AT7
Το τμήμα εξόδου περιλαμβάνει ένα ζεύγος λυχνιών 12AT7, οι οποίες επηρεάζουν άμεσα τον τελικό ήχο. Αυτή η τοπολογία δεν αποσκοπεί στη δομική τροποποίηση της συχντικής απόκρισης, αλλά εισάγει μια χαρακτηριστική αναλογική αρμονική χροιά.

Η προσέγγιση αυτή συνδυάζει τη χρονική ακρίβεια του DAC R2R με μια πιο οργανική υφή, διατηρώντας παράλληλα την ηλεκτρική σταθερότητα που παρέχουν τα προηγούμενα στάδια.

Shanling SCD3.3 τεχνικά χαρακτηριστικά

Inputs
CD player 1x USB-A, 1x USB-B, 1x Coaxial, Bluetooth 5.0

Outputs 1x Single-ended stereo RCA, 1x Balanced stereo XLR, 1x USB-A, 1x HDMI I2S, 1x Coaxial

Shanling SCD3.3 Processor

Ingenic X2000

DAC R2R 24 bit

Screen 5″ touch screen

Controls Front buttons

Remote control

Mobile app

USB Supported formats DSD / DXD / APE / FLAC / WAV / AIFF / ALF / DTS / MP3 / WMA / ACC / OGG / ALAC / MP2 / M4P / AC3 / M3U / M3U8 / OPUS

Supported Bluetooth codecs LDAC / aptX HD / aptX / AAC / SBC

Output level XLR: 4.9Vrms, RCA: 2.4Vrms

Frequency response 20Hz-40kHz

Total harmonic distortion more noise (THD+N) 0.15%

Crosstalk 110dB

Dynamic range 117dB

Signal-to-noise ratio (SNR) 117dB

Supported sampling rates PCM up to 32bit 768kHz, DSD up to DSD512

Dimensions 430 x 319 x 91mm

Weight 10kg

Package
1x Shanling SCD3.3
1x Power cable
1x Bluetooth antenna
1x Remote control
